Sztukateria i listwy dekoracyjne
Jak szybko wymodelować w 3ds Maxie listwy dekoracyjne o określonym profilu oraz jak sprawić, by miały odpowiednie narożniki.
Listwy i profile w 3ds maxie mogą być dowolne

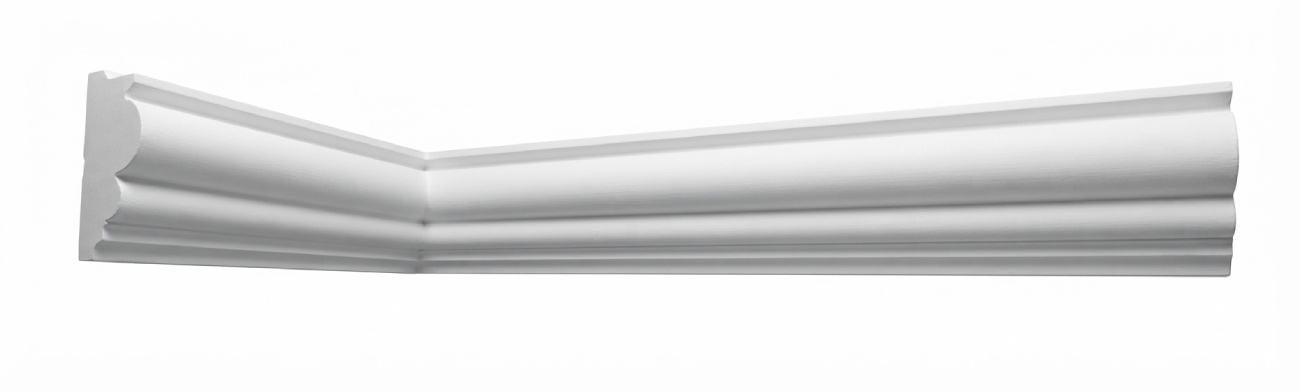

Detale są super ważne jeśli mówimy o jakości wizualizacji. A takie modele 3d jak widzisz poniżej, to kwestia kilku minut.
4 proste kroki na sztukaterię
Dzięki nim zrobisz sztukaterię w 3ds Maxie w kilka minut.
1. Baza
2. narożnik
Jak to zrobić krok po kroku?
Poniżej znajdziesz opisy i krótkie filmy.
1. Obrysy Jako baza
Podkład pod ułożenie sztukaterii możemy stworzyć ręcznie linią, ale jest to czasochłonne.
Zamiast tego, szybciej będzie dodać szybkie podziały na ścianach. Muszą być zrobione jako Editable Poly i wtedy podziały możemy zrobić używając swift loopa (skrót alt + 1), slice plane’a lub narzędzia connect w zależności od konkretnego przypadku.
A gdy mamy już obrysy, wchodzimy w edycję Edge’y, zaznaczmy odpowiednie krawędzie obrysów i używamy “Create shape”. To stworzy oddzielny kształt.
2. narożniki
Jeśli narożniki mają nie być równe pod kątem 90*, ale mają być w jakimś stopniu zaokrąglone lub wcięte, to jest na to szybka opcja.
Na nowopowstałe obrysy narzucamy modyfikator Spline Chamfer, ustawiamy wybraną wartość w Amount – ona decyduje o promieniu ścięcia, a opcja Detph decyduje o jego kierunku.
3. przekrój profili
Można narysować go samemu. Ale można też użyć gotowca od producenta.
Przekrój importujemy do 3ds Maxa poprzez opcję Import.
Przygotowałem dla Ciebie 3 profile w .dwg – pobierzesz je poniżej.

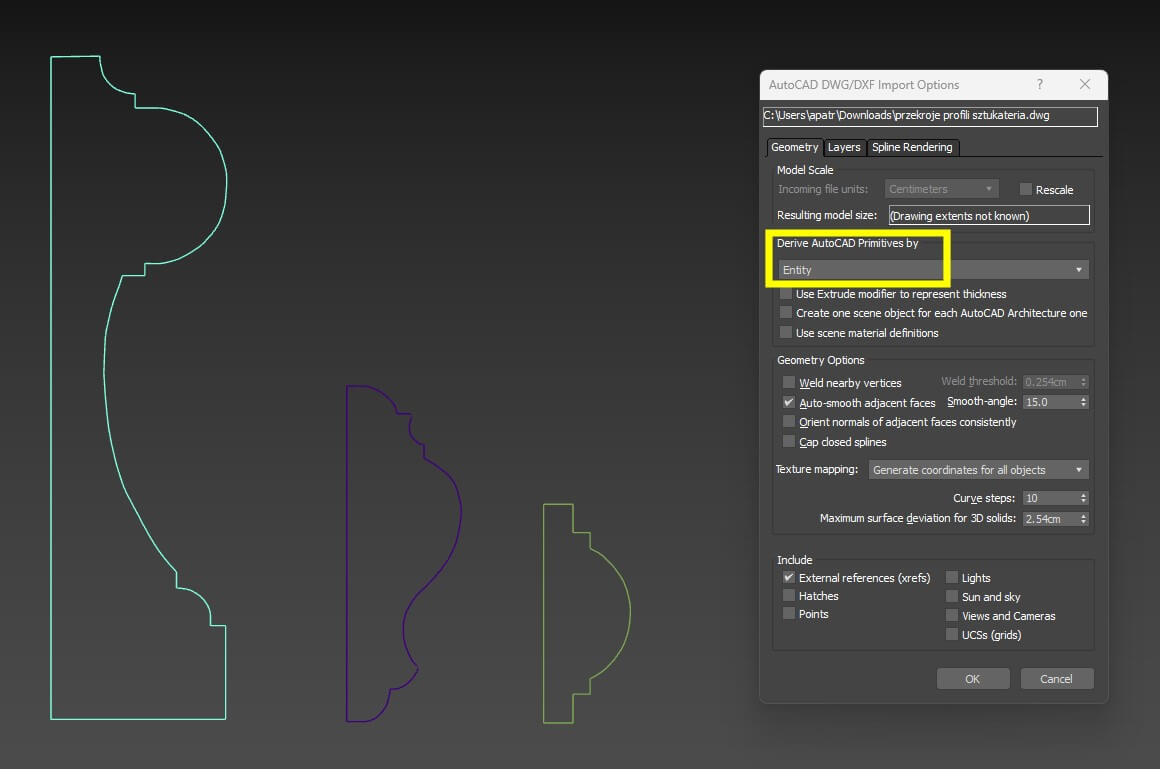

W okienku importu zmień sposób importowania na Entity. Dzięki temu te trzy profile będą jako oddzielnie elementy.
Chcesz robić lepsze wizki?
Sprawdź kursy, które pomogą Ci tworzyć wizualizacje 3D w jakości najlepszych biur.
4. Modyfikator Sweep
Następnie klikamy na linię obrysu, narzucamy na niego modyfikator Sweep.
W jego ustawieniach klikamy Custom Shape, a następnie klikamy na zaimportowany przekrój.
Obrys od razu otrzyma kształt modelu 3D. Teraz zostaje jeszcze tylko dostosować punkt startowy, kąt, wyśrodkowanie itp. – to wszystko zrobisz bawiąc się wartościami w zakładce Sweep Parameters w ustawieniach modyfikatora Sweep.

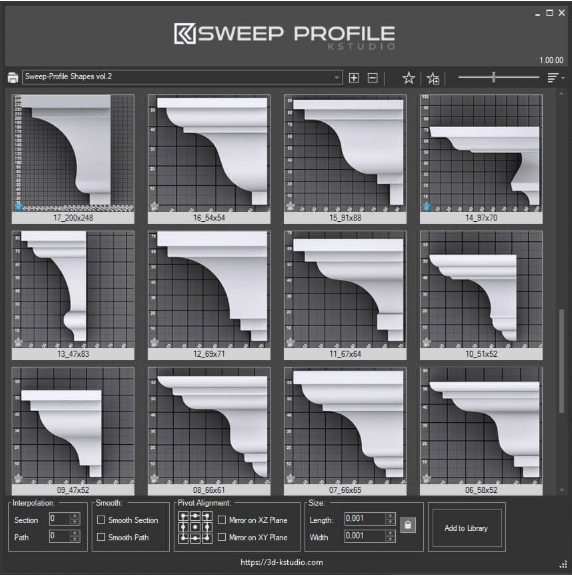

5. plugin sweep profile
By robić to szybciej, możesz pobrać plugin. Ma wersję darmową oraz płatną, w zależności od potrzeb.
Osobiście używam darmowej, a gdy brakuje mi odpowiednich przekrojów, po prostu pobieram je z linku w punkcie wyżej.
